2 Boyutlu Daralma Konili Açık Test Odalı Rüzgar Tüneli Tasarımı

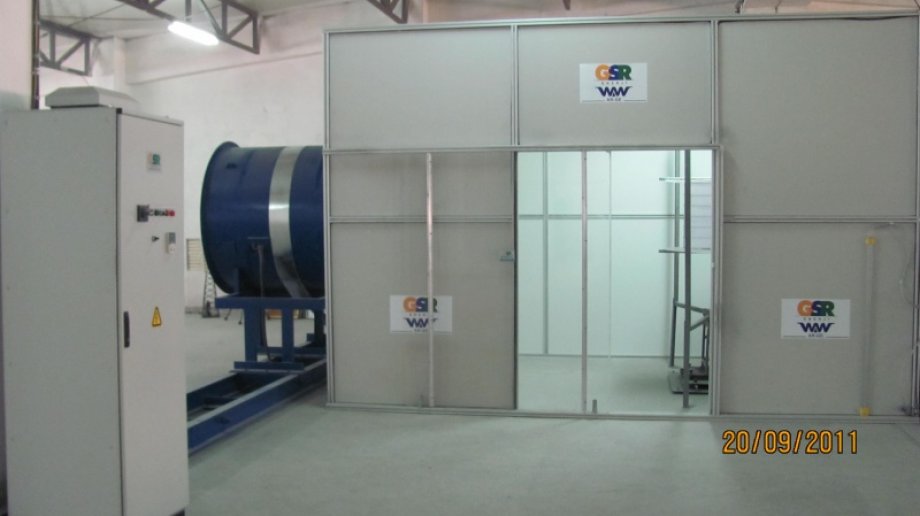

Rüzgar Türbini üretimi yapan özel bir şirket için Türbin Kanatlarının Testlerinin gerçekleştirilmesi amacıyla kullanılmak üzere özel bir rüzgar tüneli tasarlanmıştır. Bu tünelde kolay ve verimli kullanım için açık test odalı bir tünel tasarlanmıştır. Açık oda da aslında daha geniş bir (3x3 m kesitli) odadır ve test sırasında içeride bulunmak bile mümkün olabilmektedir. Test odası kesiti 1.5x1.5 m’dir. Hava alığı ve daralma konisi düşük maliyet ve alan darlığı nedeniyle sadece bir boyutta daralma olmaktadır. Bu tünel başarılı olarak firma tarafından üretilmiştir, tünelin karekteristikleri ve performansı ODTÜ Havacılık bölümünden elemanlardan alınan hizmet aracılığı ile ölçülmüştür ve performans değerleri çalışma hedefleri için çok uygun bulunmuştur. Bu tünel çalışması UHUK 2012’de bir yayında sunulmuştur.

Tünelin Teknik Değerleri

• Test odası kesiti: 1.5 x1..5m
• Açık oda kesiti: 3x3 m
• Fan Gücü/Çapı: 55 kw / 1.4 m
• Maksimum hız: 15 m/sn
