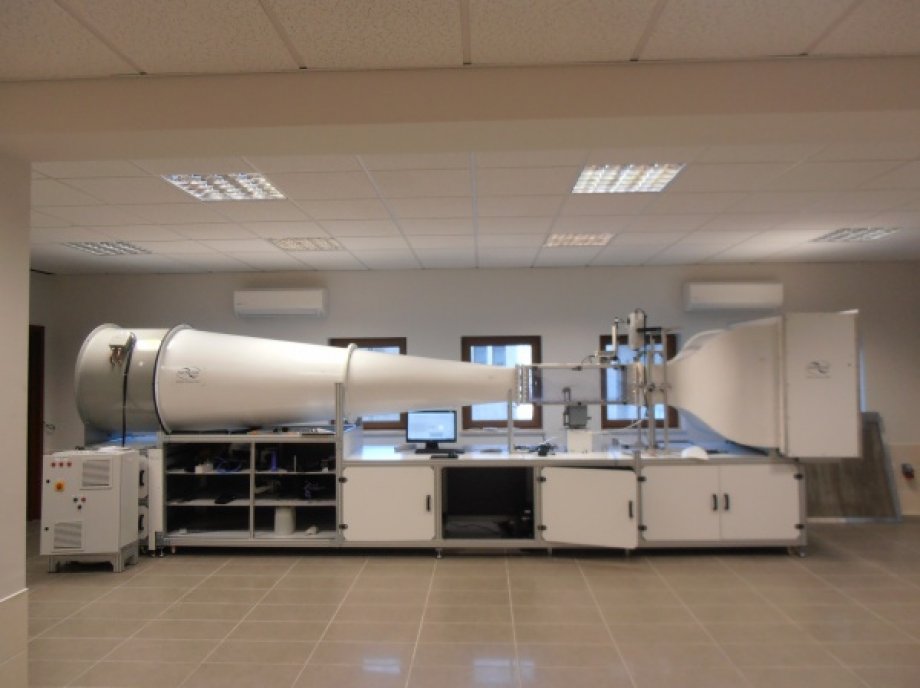

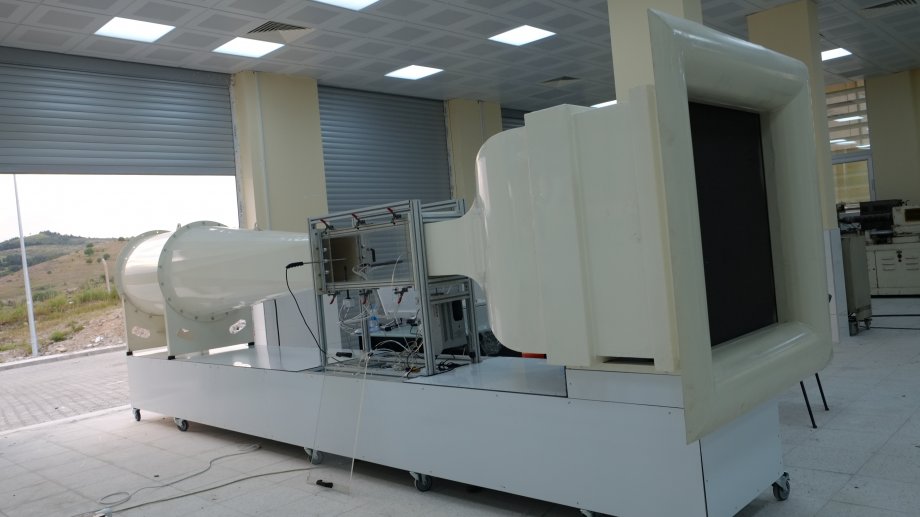

Eğitim Amaçlı Rüzgar Tüneli V.1

Açık Çevrim Rüzgar Tünelleri Aerodinamik Laboratuvarlarında, Havacılık ve Makine Mühendisliklerinin ilgili bölümlerinde verilecek eğitimlerde kullanılabilecek özel tip tünellerdir. Veri Toplama Sistemi, Model Pozisyonlama Sistemi, Kuvvet Ölçüm Sistemi, İç /dış Kuvvet Balansı, Ölçüm Cihazı Hareket Mekanizması, Rotor test Sistemi gibi sistemlere sahip tünelde; kuvvet ve balans ölçümü, dumanla görüntüleme yapılabilmektedir. İleri seviyede Aerodinamik eğitiminin verilebileceği tünel endüstriyel ölçümler için de kullanılabilmektedir.

Tünel Teknik Özellikleri:

Deney Odası Boyutları                      : 300x300x600 mm

Maksimum Hız                                  : 30 m/sn

Genel Boyutlar                                  : 1500x2000x4300 mm

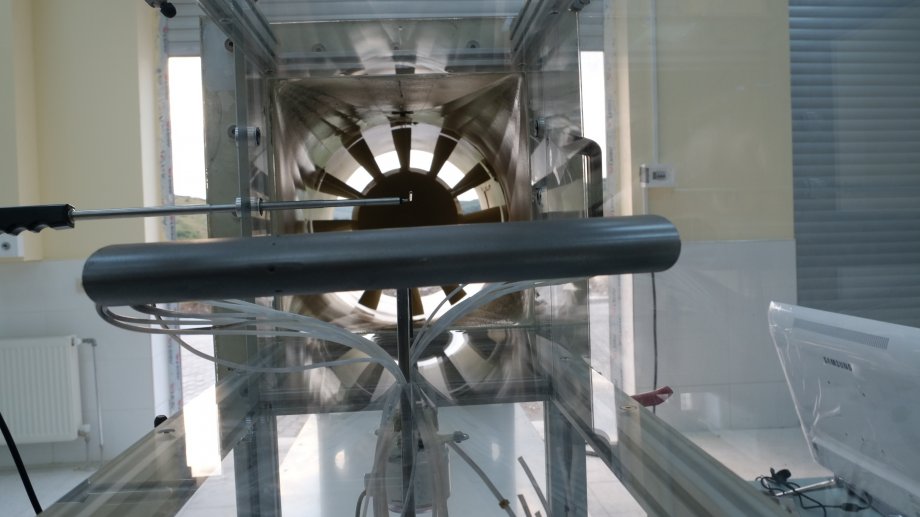

Fan Özellikleri                                   : Ø450 mm eksenel fan, 5kw, 3000 rpm, Susturucu, Kompansatör

Daralma oranı                                   : 11,1 (3 Boyutlu daralma)

Ağırlık                                                : ~150 kg

Türbülans                                          : %0,5

Malzeme                                              Test Odası 4 yan Şeffaf Pleksiglass, 2 yan sökülebilir,

                                                            Aluminyum Sigma profil Sehpa,

                                                            Daralma konisi ve difüzör Paslanmaz boyalı Sac,

                                                            Değiştirilebilir honeycomb ve 2 adet çelik ağ kullanılmaktadır.

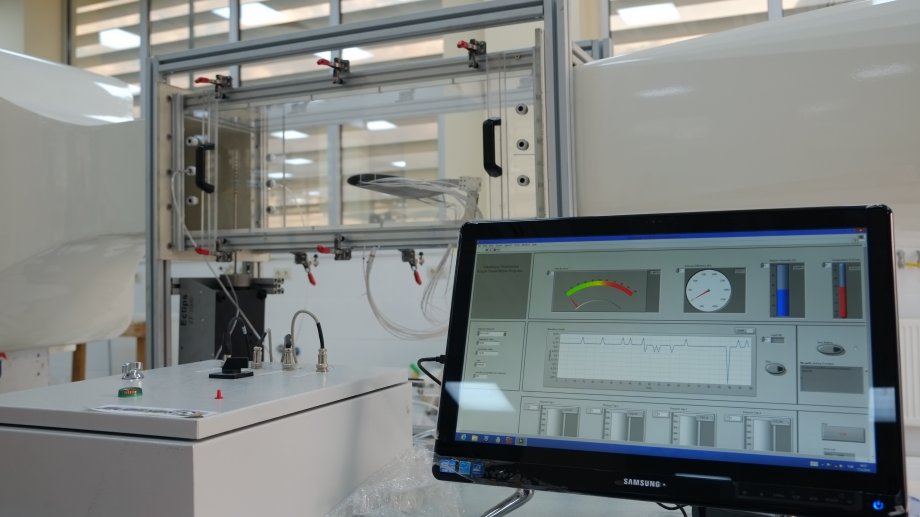

Kullanılabilir Sistemler                      Kumanda Panosu ve veri toplama sistemi

                                                            Modeller; (akım görüntüleme, kuvvet ölçümü, basınç prizli)

                                                            Model pozisyonlama;    tek ya da 2 eksen

                                                            Kuvvet ölçüm sistemi;3 eksen dış ya da iç kuvvet balansı

                                                            Ölçüm cihazı hareket sistemi; 1 eksen ya da 2 eksen

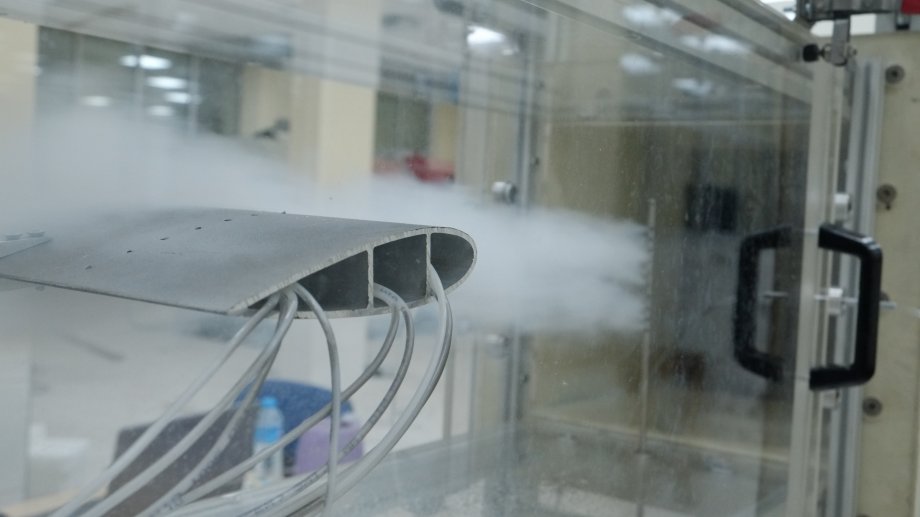

                                                            Dumanla Görüntüleme, Rotor test sistemi
